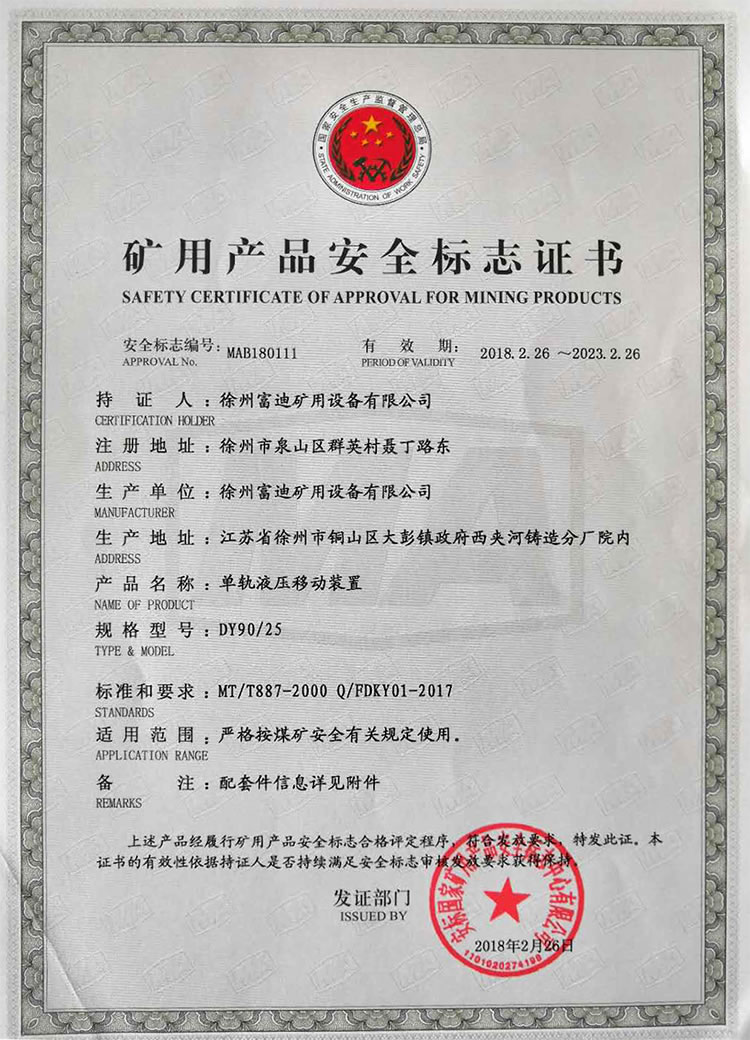

电缆液压拖动单轨吊[单轨液压移动装置 型号:DY90/25 该产品已取得煤矿安全标志证书]

富迪产品上一个
富迪产品下一个

产品详细




YT-14型电缆液压拖动单轨吊为我公司专利产品,综采工作面的所有电缆一次性固定吊挂在挂缆车上,借助工作面乳化液泵站的动力,采用液压推拉、液压刹车锁紧机构,拖动挂缆车沿吊挂在锚杆上的单根轨道移动,轨道采用14#工字钢制作,毎3米为一节,两端经过独特的设计制作,吊挂和拆装十分方便.挂缆车为2层,一层敷设电缆.二层敷设液管。


性能特点


电缆只需一次敷设吊挂在挂缆车上,操作十分方便,使其随采煤机的不断推进,沿吊轨自动前后移动,大大减经工人的劳动通度、提高功效、保障安全。

吊挂轨道上装有带刹车的挂缆小车,中间装有液压刹车锁紧机构,有效控制挂缆小车不能前后自由滑动。特别是巷道有倾角时,更需要有效制动挂缆小车向下端滑动。

液压推拉装置和液压刹车装置是利用综采工作面现有乳化液泵站及液压控制阀操作完成的,无需另配液压站。

挂揽小车设计独特,吊挂敷设电缆和收缩电缆形成一定的挠度,但不会过度折弯和损伤电缆。轨道采用14#工字钢,分3米为一节,接头连接方式设计巧妙,巷道水平高低误差,可微调吊挂调节机构,吊挂连接后,能确保轨道平滑,挂缆车通行顺畅。

整体结构紧凑,体积小,重量轻,单节轨道安装拆卸十分方便,运行稳定,日常免维修。


技术参数


工字钢型号

14#

液压刹车最大制动力

80KN

液压推拉装置最大拉力

80KN

拖缆速度

Vmax=0.1ms

使用压力范围

10-31.5MPa

适用巷道高度

≥1.4m

液压缸最大行程

0.85M

设备外形尺寸(长x宽x高)

150x0.58x0.70(m)
