断带保护装置

富迪产品上一个
富迪产品下一个

产品详细

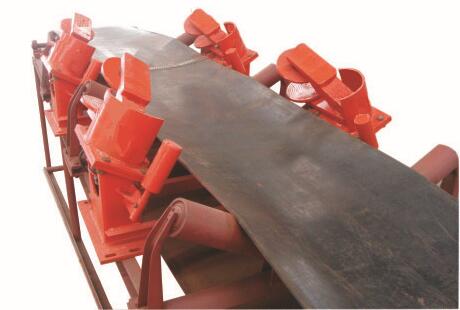

ZDB-90型带式输送机用电控断带保护装置是我公司根据煤矿的实际生产需要开发研制的新产品。其抓捕制动力处于国内领先水平。采用机电一体化的设计,主要用于煤矿井下胶带传输机失速及断带的监测保护。该系列断代保护装置技术性能可靠,正常状态下定位性能好,不会产生误动作。断带抓捕时能确保多台同步制动,抓捕力度大。


结构原理

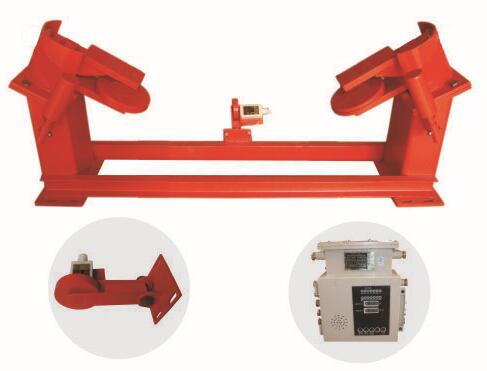

ZDB-90型带式输送机用断带保护装置由抓捕装置机架、本安型速度传感器、127V保护控制装置主机、断带抓捕机构等零部件组成。

ZDB-90型带式输送机用断带保护装置在正常状态下,定位性能好,不会产生误动作。当胶带输送机发生胶带断代或速度超出设定范围(失速)时,速度传感器检测到故障信号并反馈到保护控制装置主机。保护控制装置主机发出控制指令,控制断带抓捕机构实施抓捕动作。抓捕皮带时,上制动闸块延导向斜槽滑动,同时下制动闸块和上制动闸块同轴转动。逐步缩小两闸块与皮带之间间距,上下制动闸块和皮带面接触,最终将皮带夹住。将事故控制在初始阶段,防止事故扩大。

在抓捕装置动作的同时切断胶带输送机供电电源,不会撕裂皮带。并控制声光报警器发出声光报警。(可根据用户的要求另外配置一套数据采集传输装置,将皮带机抓捕装置的运行参数上传井上进行监控。)


性能特点


该产品采用机电一体化,可根据用户胶带机的工作编程,满足用户要求,在安全下滑距离内不实施抓捕。

抓捕机构的结构采取敞开式的悬背压带方式,该方式的特点是体积小、结构紧凑,抓捕胶带的制动力随着胶带下滑力的增大而增加,不占用胶带的有效使用面积。

抓捕机构由左、右对称两部分组成,抓捕机构的关键部分是精铸件和不锈钢件,强度大、韧性好,能保证在断带抓捕时动作灵活一致,抓捕力度大,安全可靠。

该断带保护装置采用沿皮带机多点布控方式。沿线布置的控制主机并联在一起,当任一个传感器检测到胶带运行异常(失速、断带)时,可以控制沿线布置的所有断带保护装置同时实施抓捕事故胶带,抓捕动作一致、安全可靠。

该断带保护装置具有人工实验功能,可随时在现场进行抓捕动作试验。


技术参数


项目

基本参数与尺寸
ZDB-90/80型ZDB-90/100型ZDB-90/120型DZDB-90/140型ZDB-90/160型
输送机带宽mm8001000120014001600
额定制动力KN9090909090
额定电压V127127127127127
动作时间S22222
外形尺寸lxbxh1438x750x6941626x750x8151783x750x8451974x750x9032110x750x903
